6月の記事

量産時の工程を考慮して設計提案を行った円錐バネ

材質:SUS-304WPB
線径:0.5mm
小径:4.0mm
大径:7.8mm

  • ・量産時の工程を考慮して設計提案
量産時の工程を考慮して設計提案を行った円錐バネ

量産時の工程を考慮して設計提案

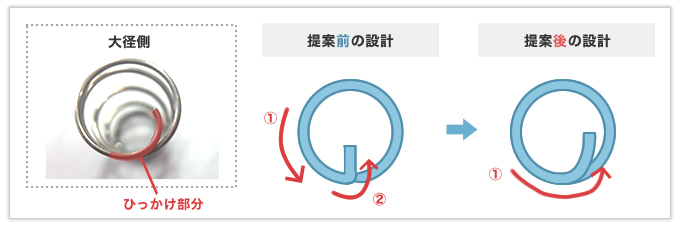

こちらの逸品は、円錐バネの大径の形状を下図のように設計提案させていただきました。

量産時の工程を考慮して設計提案を行った円錐バネ

提案前の左の設計ですと、一見簡単な加工に見えるのですが、曲げ箇所が短いため手加工が必要となり、量産を考えるとコストや納期的に難しい部分がありました。しかし、お客様がこの設計に至った背景を聞くと、円錐バネに取り付けの金具を通す「ひっかけ」が欲しいということだったので、ひっかけ部分が作成できて、かつ量産時を考慮した手加工が不要な設計であれば、よりメリットが出せると右の形状の設計を提案させていただきました。

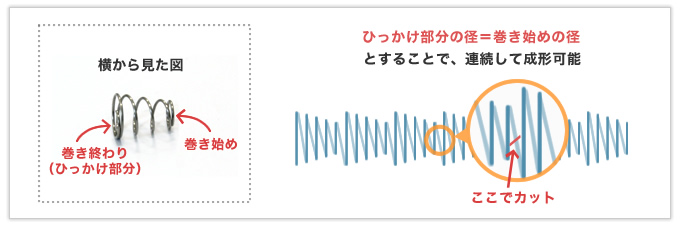

この設計ですと、下図のように円錐バネの大径から小径に移り変わる絶妙なタイミングでカットすればロスなく加工を進めることができるため、コイリングの機械を用いてスムーズに加工を行うことができました。

量産時の工程を考慮して設計提案を行った円錐バネ

岩津発条では、設計の段階からお客様がなぜそのバネを製作されるのかの背景に踏み込んでよりお客様にメリットの出る提案をさせていただいています。ぜひお問い合わせください!
