ピンセットのような用途に使われる線材加工品

材質:SWC(SWRH)
線径:3.5mm
表面加工:黒染

・先端の爪部分のななめカットが左右対称
・手に納まるちょうど良いサイズと適切な強度を実現する線径の選定

ピンセットのような用途に使われる線材加工品

この逸品は、ピンセットのような役割をする工具に利用されます。先端の爪部分で物掴んでひっかけることによって除去する用途で使われます。簡単な形状のように見えますが、以下理由から自動機では製作不可能なため自社製のベンダーにて製作しています。

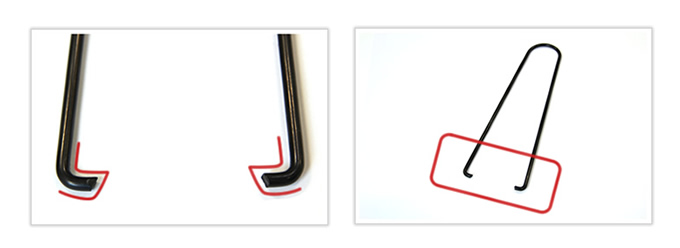

①先端の爪部分のななめカットが左右対称

ピンセットのような用途に使われる線材加工品

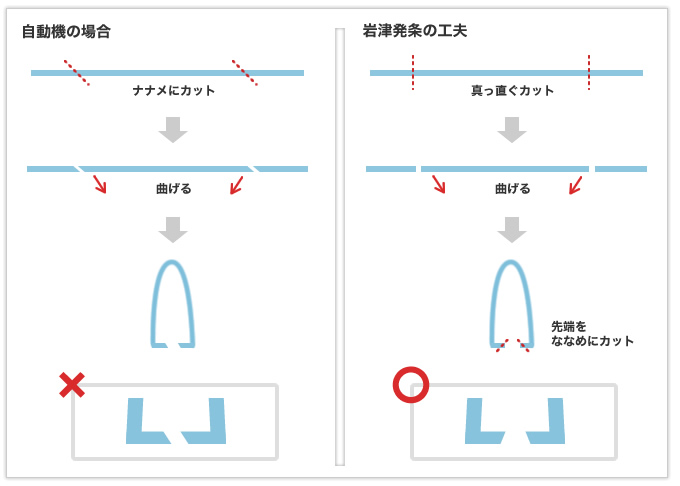

先端の爪部分は、とあるものをひっかけるために左右対称にななめの形状である必要がありますが、これを自動機で製作しようとするとななめにカットした部分が左右対称にならないため、専用のプレス型にて工程を工夫し実現しました。

ピンセットのような用途に使われる線材加工品

②手に納まるちょうど良いサイズと適切な強度を実現する線径の選定

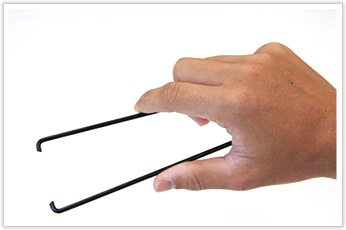

この製品はピンセットのように用いられるので、手の平の中にちょうど良く納まらなければならないという条件に加えて、へたりにくい強度の設計にする必要があります。

岩津発条では今まで数々のバネを製作してきたことから、条件に見合う線径を選定するところから対応可能です。

ピンセットのような用途に使われる線材加工品

岩津発条では自動機で製作不可能なバネに対しても、加工工程に少しの工夫を施すことで難加工に対応してきました。お気軽にご相談ください!
