金型不使用のUターンパイプ曲げ加工

材質:SUS304
外径:4mm
肉厚:1.0mm
R部分の外径:縦方向 3.96mm, 横方向 4,06mm

金型不使用のUターンパイプ曲げ加工

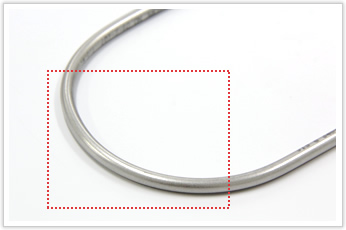

こちらの逸品は、型を作らず治具によって曲げをおこなったパイプ加工品です。

金型不使用のUターンパイプ曲げ加工

詳しい解説はパイプ曲げ専門の会社様に譲りますが、パイプというのは①曲げR、②パイプ径、③肉厚 によりR部分のつぶれ方が異なります。そのつぶれを軽減するために金型を用いて曲げ加工をおこなうのですが、岩津発条ではつぶれの条件が一定にあてはまれば、金型を使用せず、金型よりも安価な治具を使った曲げ加工を行うことが出来ます。今回の逸品はその例で、試作コストの大幅削減に成功いたしました。

曲げ加工のコストでお困りのことがございましたら一度ご相談ください。
