7月の記事

撹拌棒に用いるラセン板

材質:鉄
板厚:1mm
幅:12mm

撹拌棒に用いるラセン板

撹拌棒として用いることの出来る板材です。片側を固定し、もう一方を2回転させて製作しております。

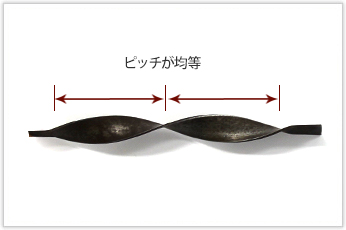

撹拌棒に用いるラセン板

均一に材質を曲げることが難しく、均等に力を加えなければピッチを揃えることができません。
ちなみに、材質と幅が決まればピッチが自然と決まるという性質が板材にはあります。

医療用の小型撹拌棒を製作してほしいとの要望があり試作いたしました。
大きめの材料を用いて試作いたしましたが、幅2.9mm、長さ20mmサイズの撹拌棒を想定していますので、
極小サイズの撹拌棒を必要としているお客さまの要望に応えることが出来ます。
