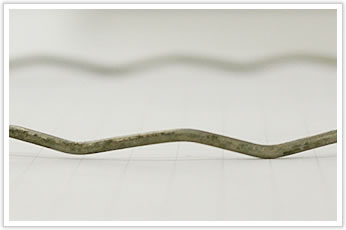

線バネのウェーブワッシャー

材質:SUS304-WPB
線径:φ1.5
外径:φ120
ウェーブ高さ:3.0

板バネが主流のウェーブワッシャーを、取り付けスペースの関係で、
線バネでできないかとの依頼をいただきました。

逸品その三. 線バネのウェーブワッシャー

逸品その三. 線バネのウェーブワッシャー

全体のウェーブを同時にプレスすると材料同士が引っ張り合いをし、最悪の場合、材料が破断してしまいます。
破断しなかったとしても、形状・外径寸法等を、希望通りに得ることができないため、2~3山ずつの工程に分けてプレスしました。
更に、垂直に雄型を降ろすと、やはり材料同士が引っ張り合いをして外径寸法にずれが生じるため、
エキセントリックに(偏心的に)雄型を降ろすプレス加工を行いました。

それでも、外径の管理は非常に難しく、最終的には山のピッチと、材料の展開長の管理を採用する事でご了承を得ました。
