9月の記事

ピッチが大きい異形線のコイル

材質:鉄線SWM-B
材料断面寸法:[10×12]
コイル外径:φ104
自由長:400
総巻数4.5

飼料の撹拌・送り装置に使用されるピッチが大きい異形線のコイルです。

自由長や直角度の公差が厳しい圧縮バネ

異形線は、芯金に巻きつける際に傾きやすく、ねじれやすいため、巻きつけが困難です。

それに加え、本コイルはピッチ間隔が大きいため、強い力で引っ張る必要があり、余計に傾きやすくなっています。
そのため、力加減が非常に難しい巻きつけとなります。

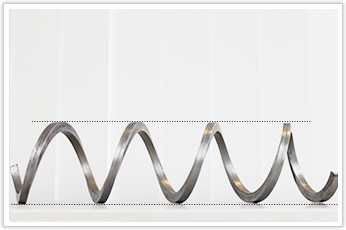

ピッチが大きい異形線のコイル

上記の理由から、こちらの異形線のコイル製作には、専用のワイヤーガイドの製作と専用の芯金が必要となります。
敬遠するメーカーもありますが、岩津発条では、多くのご要望に応えた経験から、芯金・ワイヤーガイドを内製することができます。

また、巻きつける際には職人による力加減の調整が必要となるため、
異形線バネの加工に熟達した職人を持つ岩津発条では可能です。

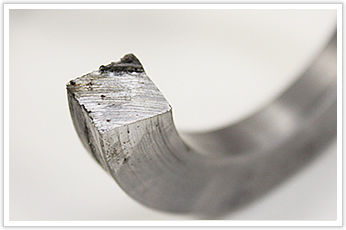

下の写真からわかるように、材料のねじれは一切ございません。

自由長や直角度の公差が厳しい圧縮バネ
