ピッチが対数螺旋のうずまきバネ(平面バネ)

材質:SUS304-WPB
線径:φ1.4

こちらは教材で使用されるピッチが対数螺旋のうずまきバネ(平面バネ)です。

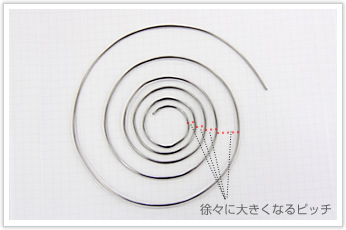

対数螺旋とは内径から外径にかけて、徐々にピッチが大きくなっていくことを意味します。

ピッチが対数螺旋のうずまきバネ(平面バネ)

ピッチが対数螺旋のうずまきバネ(平面バネ)

巻き数、内径、外径の指定があり、見た目以上に技術を要するバネでした。

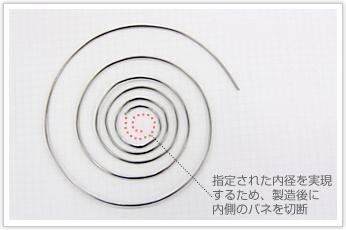

こちらのバネの内径、実は真中は切断した状態となっています。
加工後の内径よりも小さい内径が実際にはあり、切断する事で指定された内径を実現しました。
巻き数、内径、外径に指定があったため、加工前に完成イメージを持たなければ、精度の高い製品はできず、職人の力を要しました。

ピッチが対数螺旋のうずまきバネ(平面バネ)

また、もう一つの特徴としては線径の小さいことです。
線径が大きい場合は縦に巻きつけて行いますが、こちらのうずまきバネは小さいためフライス旋盤で加工をいたしました。
