1月の記事

アーム(腕部分)がU字になっているトーションバネ

材質:SUS304-WPB
線径:1.5mm

・U字のアーム部分の位置合わせと巻ピッチの管理が困難

アーム(腕部分)がU字になっているトーションバネ

アーム(腕部分)がU字になっているトーションバネ

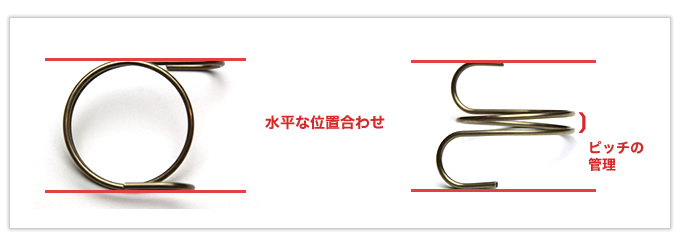

U字のアーム部分の位置合わせと巻ピッチの管理が困難

アームのU字部分が綺麗な平行になっていることがポイントです。ステンレスは熱処理後に径が大きくなる性質を持つので、こちらの逸品は、熱処理後の形状をすべて計算の上製作されています。また正確な位置合わせのために、もちろんピッチ間隔も均一に加工しています。

位置合わせやピッチの管理は岩津発条ではお馴染みの加工ですが、難加工に見えないものの実は難しい加工が施されているという逸品でした。

正確な位置合わせやピッチの管理が必要なバネは、ぜひ一度岩津発条にご相談ください!
