2月の記事

コイルに近い部分から曲げを行ったダブルトーションバネ

材質:SWP-B(SWRS)
線径:4.0mm

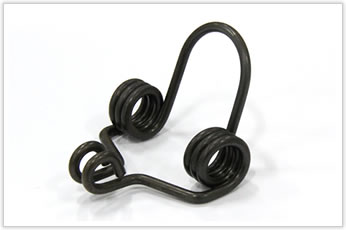

こちらの逸品は、コイルの近い部分からコイルを傷つけずに曲げを行ったことが特徴のダブルトーションバネです。

コイルに近い部分から曲げを行ったダブルトーションバネ

コイルに近い部分から曲げを行ったダブルトーションバネ

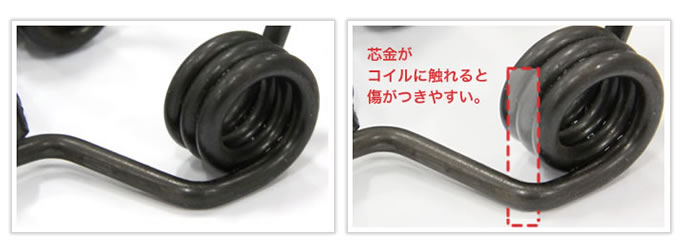

見た目はどこにでもありそうなダブルトーションバネですが、先述のとおりコイルに近い部分を曲げる必要があるので、コイルを傷つけないように芯金を沿わせて曲げることが難しく、自動機では不可能でした。ちなみに左右対称のダブルトーションバネですので、この箇所が左右2か所あります。そこで治具の工夫と試行錯誤を行うことで、コイルを傷つけることなく曲げることが出来ました。詳しいやり方は秘密です。

コイルに近い部分から曲げを行ったダブルトーションバネ

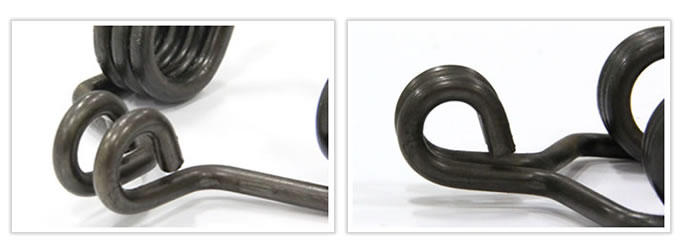

続いて両端部分ですが、バネの使用環境上、曲げの中心に芯のようなものを通して使われるため、左右の精度がばらつくと芯がガタついてしまうため、2つの両端を同時に曲げました。こうすることで芯がずれずに済みます。

職人の経験と治具の工夫により、困難な加工も対応いたします。お気軽にお問い合わせください。
