省スペースを実現するダブルトーションバネ

材質:SUS304 WPB
線径:φ1.4

ステンレスを使用したダブルトーションバネです。

省スペースを実現するダブルトーションバネ

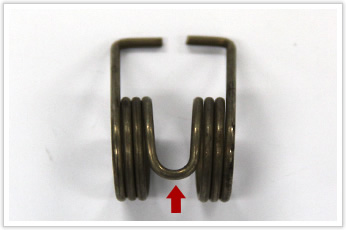

ポイントは、センターフックをコイルの円に沿う形で曲げ、外径からはみ出さないようにしている点です。

省スペースを実現するダブルトーションバネ

本来ダブルトーションバネは、芯金の外にセンターフックを引っ掛けてコイル部を成形するため、必然的にセンターフック部がコイル外径をはみ出します。

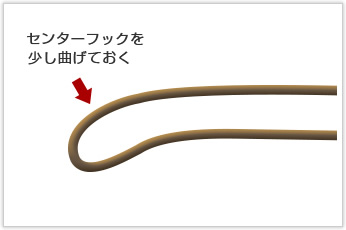

省スペース実現のためには直線寸法カット後、センターフックの箇所を先に曲げておく必要があります。
コイル外径とスプリングバックを加味した曲げ具合が職人の勘所。

省スペースを実現するダブルトーションバネ

お客様のご要望でこのようなバネを作る際の多くは、製品設計時に出っ張りを加味しておらず、組立の際に邪魔になるケースです。

このように後工程でバネ業者を選定し、コストや技術面で選択肢を狭めるのはもったいないと感じております。

岩津発条製作所ではご要望をカタチにするだけでなく、製品の企画・設計の段階でのご相談も承ります。
より良い形状、素材、またコストを加味した量産を見据えて、最適なアドバイスをさせていただきますので、まずはご相談ください。
