1月の記事

自由長さ1100mm、巻き数420のリング状バネ

材質:SWP-B(SWRS、ピアノ線)
線径:2.0mm
コイル径:10mm
自由長さ:1100mm
巻き数:420

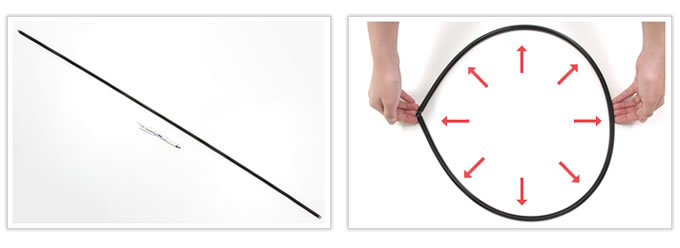

自由長さ1100mm、巻き数420のリング状バネ

こちらのは、長いバネをリング状にして使用する産業機械用のバネです。
ピアノ線に黒エナメル焼き付け塗装を施しております。

トイレットペーパーホルダー骨組み用線材加工品

自由長さ1100mm、巻き数は420の長いバネをピッチと外径がばらつかないようコントロールしてゆく作業が職人技の難加工でした。
さらに既存の試験機に収まらないほど長いため、岩津発条にて専用の試験具を製作。何度も試行錯誤をおこない、調整をしてゆく過程を経て生まれたこのバネはまさに逸品です。

バネや試行錯誤でお困りのことがございましたら一度ご相談ください。
