3月の記事

カバーを押さえる保持金具の線材曲げ加工品

材質:SUS304-WPB
線径:φ0.3
コイル外径:φ3.9

保持金具の線材曲げ加工品です。

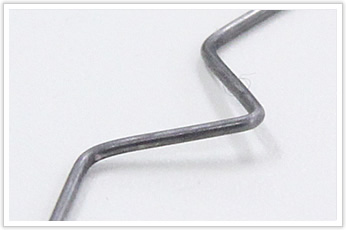

カバーを押さえる保持金具の線材曲げ加工品

役割としてはカバーを上から押さえたときに、でっぱりのある3点にはめこむ仕組みとなっております。

カバーを押さえる保持金具の線材曲げ加工品

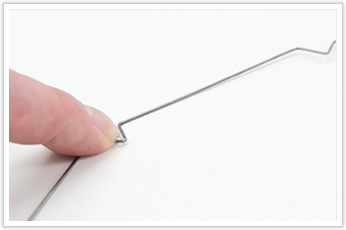

写真で見るとよくわかると思いますが、両端の曲げ以外は平面ではなく、でっぱりの1点をおさえると
両端が浮きます。これは製品を押さええた際に、でっぱり部分がしずみ保持する役割を果たすため、
このような設計となっております。

カバーを押さえる保持金具の線材曲げ加工品

こちらの製品は最初、お客様からはRの形状での設計図をいただきました。
ですが、これだけのRの径が大きいと管理が大変難しく、実現するのは厳しい形状でした。

そこで、岩津発条ではお客様の使用用途を把握した上で、4カ所を直線部にすることを
提案いたしました。そうすることで、径の管理と加工がしやく、作業効率もあがり、コストも下がります。
また、Rが大きいと熱処理後の形状の管理が難しいですが、こちらの製品のようなに直線部を
つくることで熱処理後の形状も把握がしやすくなります。
お客様にも大変満足いただき、ご要望に沿った製品をご提供することができました。
