8月の記事

電子部品に用いる極小サイズの線材加工品

2015.08.20

材質:ベリリウム銅
線径:0.23mm
外径:3.2mm
爪の長さ:1.2mm

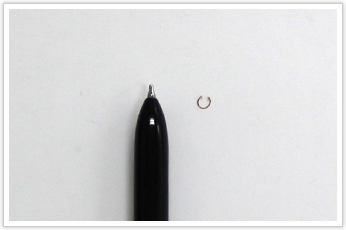

電子部品に用いる極小サイズの線材加工品

電子部品に用いる極小サイズの線材加工品を製作いたしました。

電子部品に用いる極小サイズの線材加工品

こちらは線径が非常に小さいため、専用の治具を作るところからスタートいたしました。
特に、ばね指数(D/d)が非常に大きいため、公差内に収めること自体が難しい加工でした。

素材のベリリウム銅について、一般的に315℃で90分かけて時効硬化処理を行いますが、今回の線材加工品については線材が極細であるため、この条件で処理を行うと黒くなってしまうことが判明。 このままでは当然問題なので、今回の条件に見合うちょうどいい処理温度と時間を探すため試行錯誤を繰り返しました。

調整の結果「280℃で60分」という時効硬化処理を行ったところ黒くならず、綺麗な材質のまま処理することができました。 どのような厳しい条件でも、加工と分析を重ねることで突破口が見えてくると信じ、難加工に挑戦し続けてまいります。
