オイルシールに使用されるバネ

逸品No:i_20130530

材質:SUS304-WPB
線径:φ0.4

こちらはオイルシールに使用されるバネです。

オイルシールに使用されるバネ

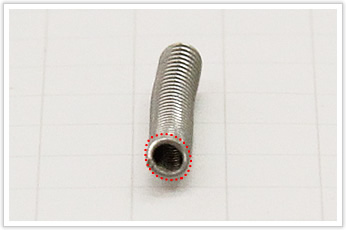

よく見ていただくとこちらのバネ、少し斜めに巻きつけが行われています。
垂直ではなく斜めにすることでバネの先端をハンダ付した際に製品全体が放射上に拡がらず、
綺麗な円形となります。

オイルシールに使用されるバネ

巻き方にも特徴があり、こちらのバネは楕円のカタチをしております。
楕円のカタチに加工することで巻きつけた際に綺麗な円形となるため、
バネの特徴や完成イメージを持っていなければ発想できない加工方法です。

オイルシールに使用されるバネ

楕円に巻きつけるためには専用のワイヤーガイドも必要とします。
岩津発条では難加工を専門とした職人を持つため、こちらのような特殊な加工を必要とするバネを製作することが可能です。

難加工を知り尽くした弊社にご相談ください。
