内部に⼩さい径のバネを⼊れてジョイントさせるガータースプリング

逸品No:i_20191120

材質:SUS304-WPB
線径:1.4mm
外径:7.0mm
D/d≒4
環内径:45mm

  • ・ジョイント部分の設計が特殊で組み立てが困難
内部に小さい径のバネを入れてジョイントさせるガータースプリング

こちらの逸品は自動機で製作できないため、職人による手作業で製作しました。ジョイント部分の設計が特殊な点と、それに伴って発生する組み立て作業が難しかった点がポイントです。

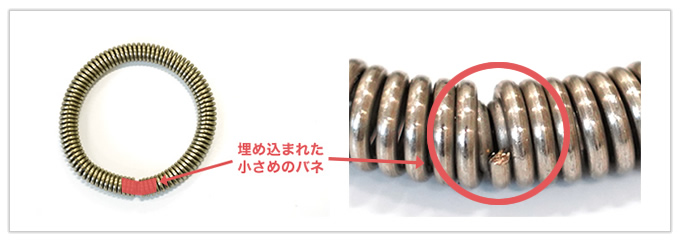

ジョイント部分の設計が特殊

ジョイント部分の設計が特殊

一般的なガータースプリングは、片方の端を数巻きだけ小さめに巻き、もう片方の端とジョイントさせることが多いですが、今回の要望は本体部分を端から端まで同じ径で巻き、本体の内径≒ジョイント部分の外径にした小さめのバネを両端に差し込むことでジョイントさせたいというものでした。

意外にも組み立てに一苦労

ジョイント部分のバネはD/d≒4と比較的難しい加工ではあるものの、岩津発条では毎度お馴染みの加工なので想定の範囲内だったのですが、意外にも組み立てに苦労しました。本体の内径≒ジョイント部分の外径と先程述べましたが、簡単に外れないように少し本体の内径よりも大きい外径のバネをジョイント部分に差し込む必要がありますが、そうすると、組み立て時にねじりながらはめる必要があり、あらかじめねじっておいてからはめこまないと完成形がねじれた状態になってしまうため、意外にも腕力とコツが必要な組み立てになりました。

岩津発条では珍しい設計の製品でも今までの経験を駆使して挑戦を続けています。ぜひ一度お問い合わせください!
