12月の記事

トイレットペーパーホルダーの骨組み用線材加工品

材質:SWM-B
線径:3.0mm

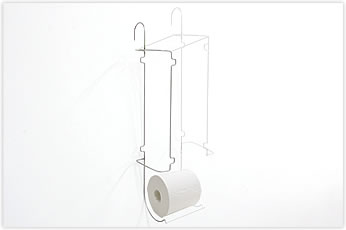

トイレットペーパーホルダー骨組み用線材加工品

こちらの逸品は、トイレットペーパーホルダーの骨組みとして加工した線材加工品です。
設計に従い、曲げ・プレス・溶接を行っております。

トイレットペーパーホルダー骨組み用線材加工品

今回写真で掲載しているのは一つの骨組みですが、本来はこの骨組みを二つ対に合わせて、
一つのトイレットペーパーホルダーを製作します。
したがって、二つ組み合わせたときにガタついたりしないように、厳しい寸法精度が要求されました。
ポイントとなるのは溶接で、曲げやプレスに比べて精度がぶれやすい加工になりますので、
溶接用の治具も別途作成し、要求された寸法精度を満たすことができました。

関連する逸品記事

M6ナットをはめるテーパー状密着圧縮バネ

M6ナットをはめるテーパー状密着圧縮バネ
種類

その他特殊バネ・線材

材質

ステンレス鋼線

用途

機械器具

  • 密着バネとテーパー状の圧縮バネを一気に巻いて製作
  • ナットがぴったりはまるという公差要望をヒアリングを重ねて実現

角度の公差が±0.5度と非常に厳しい線材加工品

角度の公差が±0.5度と非常に厳しい線材加工品
種類

その他特殊バネ・線材

材質

ステンレス鋼線

用途

一般産業機械

  • 角度の公差が非常に厳しい
  • 各曲げ箇所に金型を用意し加工

線径0.18の細すぎるガータースプリング

線径0.18の細すぎるガータースプリング
種類

その他特殊バネ・線材

材質

ステンレス鋼線

用途

一般産業機械

  • 線径が小さすぎるため自動機での加工はばらつきが大きくなり不可
  • 専用の装置を製作することで、手加工でも品質高く加工できる仕組みを実現

コイル外径(D/d)が大きい、異形線の線材加工品

コイル外径(D/d)が大きい、異形線の線材加工品
種類

その他特殊バネ・線材

材質

ピアノ線

用途

機械器具

  • 新しく専用機を設置し、自動機での加工が可能に

銅線φ0.3のバネを巻いて作るバネ

銅線φ0.3のバネを巻いて作るバネ
種類

その他特殊バネ・線材

材質

めっき線

用途

健康機器

  • 柔らかい銅線を巻いてバネにするだけでも難しい
  • さらにそれを潰れないように巻くという至難の業を実現

丸線材の渦巻型平面巻き(電気機械部品)

丸線材の渦巻型平面巻き(電気機械部品)
種類

その他特殊バネ・線材

材質

用途

電気機械器具

  • 通常外径になるほどピッチ間隔が大きくなるところを、職人の仕上げ加工により等間隔を実現

岩津発条製作所が特殊バネを設計・製作できる2つの理由

1.オリジナルで製作する治具・設備

岩津では、バネの仕様に合わせた製造設備のカスタマイズや、時には一から機械の設計も行い、特殊バネの製造を実現しています。

設備・治具紹介(動画配信中)

2.この道一筋の職人が在任

確かな技術を持つ、経験豊富なバネ職人が、岩津の特殊バネ製作を支えています。

技術者紹介

岩津発条の技術・設計・スキル
