10月の記事

長さ16mの超長巻の密着バネ

材質:SUS304-WPB
線径:φ1.4
外径:12mm
長さ:16m

こちらは鋼管の検査用として使用される長さ16mもある超長巻き密着バネです。

長さ16mの超長巻の密着バネ

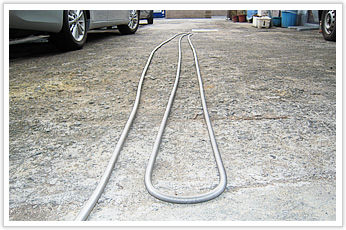

特徴はなんといってもこの長さ!
写真でもおわかりいただけるかと思います。

長さ16mの超長巻の密着バネ

この線径と外径で16mの長さに加工するに大変な作業を必要とします。

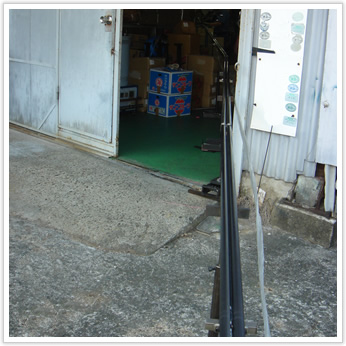

コイリングで巻いていくのですが、専用のレールを引き、
更にバネの回転を落とさないようにパイプをレールに乗せました。

パイプの両端にはベアリングを付ける事で回転の補助をして加工しました。

長さ16mの超長巻の密着バネ

ベアリングに加え従業員5人がかりの人手でバネの回転数を落とさない補助作業にあたり、
実現をすることができました。
岩津発条では今回に限らず長いバネの製作を行っているため、
経験則にもとづいた精度の高い加工ができました。
