巻きピッチの不動を抑えた圧縮バネ状の巻き加工品(ラッシング、スパイラル)

材質:SWC(SWRH)
線径:φ1.2
コイル外径:4.2
巻きピッチ:51

一見、ウェーブ状のワイヤーに見えますが、コイル経が小さく巻きピッチが粗い、ラッシング(スパイラル)状に加工しています。

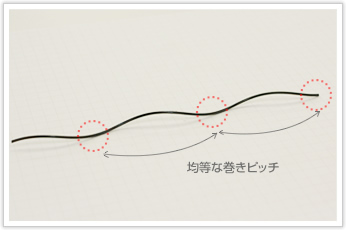

線径が小さく、巻きピッチが粗い且つ均等な圧縮バネ状のコイル

このバネのポイントは、巻ピッチの不同を極力抑えることです。
こちらのバネはコイル径が小さく、巻きピッチが粗い為、巻きピッチの測定が非常に困難です。

ですが理論上は、どこで切断しても切断部とコイルの頂点が一直線上に揃っていれば、
巻きピッチも均等に揃うはずなので、そのようにピッチ間隔を測定しました。

このバネの加工方法は、芯金巻き+シリンダーによるピッチ開けで、一発成形しています。
もともと、①手巻き→②ピッチ開け治具を使用して巻き取り という手法をとっていまいしたが、
ピッチが揃わず、同時に成形する方法を考え、治具・装置をつくり、加工しました。

結果的に工程削減にも繋がりました。

線径が小さく、巻きピッチが粗い且つ均等な圧縮バネ状のコイル
