1月の記事

鉄道車両に利用される複雑な形状のバネ

材質:SWP-B(SWRS)
線径:φ4.0

こちらのバネの難加工のポイントは真ん中のねじれ箇所です。
全長はもちろんねじれの角度も決められており、コイルの芯を合わせる事が非常に難しくなっております。

鉄道車両に利用される複雑な形状のバネ

ねじれ故に両コイル共左巻きとなっており、右巻きと左巻きが混在するダブルトーションバネとは異なる製品です。

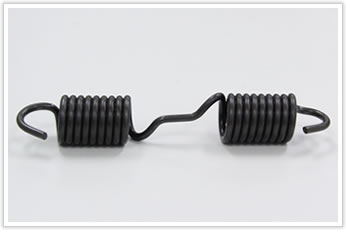

ひずみを除去した線材曲げ加工品

両方とも同じ向きに巻きあげられているため、トルクが正方向にも反対方向に回ることが可能です。

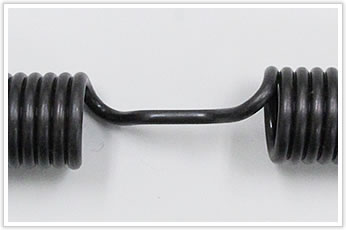

ひずみを除去した線材曲げ加工品

横からと真上から見てもわかるように芯がそろっております。
こちらの製品は何度も試作を重ね、専用の治具を作成し量産されています。

前例のない加工に対して「できない」ではなく、常に挑戦してきたからこそアイデアが産まれ、お客様の課題を解決出来ると思っております。
