電線の吊架に利用されるラセンハンガー

材質:亜鉛めっき鋼線 SWGF
線径:φ3.5mm
巻ピッチ:80mm
外径:20mm

電線の吊架に利用されるラセンハンガー

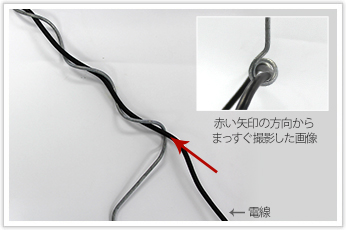

こちらの線材曲げ加工品は、電線の吊架に用いるもので、引っ張り強さとたわみがポイントです。
巻ピッチが80mmと粗く、大きな螺旋状になっております。

電線の吊架に利用されるラセンハンガー

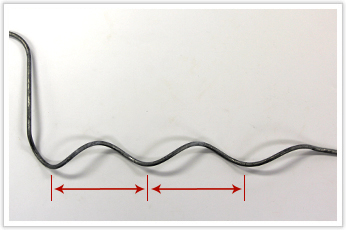

巻ピッチが粗く(大きく)なると、ひと巻毎の巻ピッチの長さを均等にすることが難しく、全長でみるとわずかなずれが三巻で大きな誤差を生みます。
通常このような加工はバネメーカーでは難しく、電線メーカー等が専用機を利用して巻くことが多いのですが、供給が追い付かない事情もあり、試作確認を経て対応することになりました。

電線の吊架に利用されるラセンハンガー

量産体制に入れば、一月あたり1~2万本の生産が出来ます。

短納期の難加工品の生産・量産も是非ご相談ください。
