先端の隙間がわずか0.8mmのところを一発で曲げたナスカン形状の線材曲げ加工品

逸品No:i_20190719

材質:SUS430-W2(1/8H)
線径:8.0mm
先端の隙間:0.8mm

  • ・先端の隙間がわずか0.8mm
先端の隙間がわずか0.8mmのところを一発で曲げたナスカン形状の線材曲げ加工品

こちらの逸品は、自動機で製作できないため手加工で製作しました。先端の隙間がわずか0.8mmしかないところを、ひずみ取りありきではなく、絶妙な位置に突くという少ない工程で仕上げた点がポイントです。

先端の隙間がわずか0.8mm

先端の隙間がわずか0.8mmのところを一発で曲げたナスカン形状の線材曲げ加工品

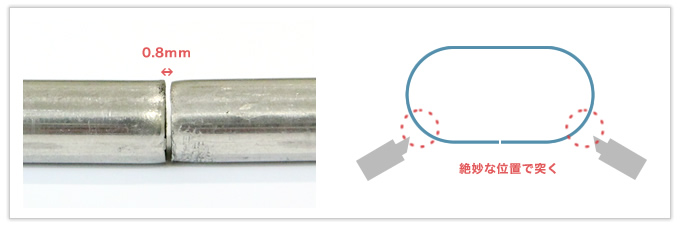

写真を見てもお分かりのように先端部分にはほぼ隙間がありません。先端を密着させる際によく使うのは、ひずみのある状態で多めに曲げてから先端をカットし、最後にひずみ取り処理を行うという手法なのですが、今回の場合はひずみ取りは行わず、片方ずつ先端同士がぶつかるかぶつからないかのギリギリの位置を突いて加工し、少ない工程でコストを抑えて製作させていただきました。

岩津発条ではただ加工するだけではなく、いかに少ない工程でコストを抑えて加工するかを考えて製作させていただいております。いつでもお気軽にご相談ください!
