7月の記事

ダブルトーションバネの技術を応用して作った線材曲げ加工品

材質:SUS304-WPB
線径:2.0mm
外径:104mm

・ダブルトーションバネの技術を利用
・スプリングバックの管理が至難の業

ダブルトーションバネの技術を応用して作った線材曲げ加工品

ダブルトーションバネの技術を応用して作った線材曲げ加工品

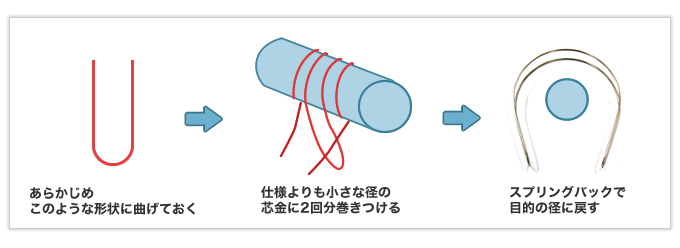

こちらの逸品はU字に曲げた状態の線材を、ダブルトーションバネを巻く要領で芯金に2回転させた後、スプリングバックを調節しながら目的のRを実現しました。D/d≒50とRがとても大きいため、スプリングバックの調節が非常に難しいです。素早く戻しすぎると径が大きくなりすぎてしまうため、職人による絶妙な力加減を発揮して製作しています。

シンプルな形状ですが、全く形状の異なるトーションバネの技術を応用しているという、数々のバネを製作してきた岩津発条だからこそできる工夫を施した逸品でした。
ダブルトーションバネの製作実績はこちら

岩津発条では常識にとらわれない発想で数々の加工を実現してきました。まずはご相談ください!
