鉄道車両に使用されるSUS304-W2の線材加工品

材質:SUS304-W2
線径:φ0.4

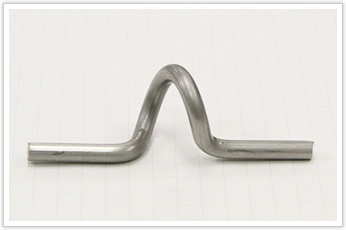

こちらの製品は鉄道車両のコードを通す部品として使用される線材加工品です。

鉄道車両に使用されるSUS304-W2の線材加工品

特徴としては材料の短さとピッチ間隔です。

鉄道車両に使用されるSUS304-W2の線材加工品

材料の長さが非常に短いため、巻きつける作業が難しい製品です。
また、通常の巻きつけ方を行うと巻きつけ終えるときに材料がぶつかってしまい、
ご要望のピッチ間隔を出すことはできません。

そこで岩津発条の職人は作業台に対して平行に材料を入れて巻きつけるのではなく、
斜めから材料を入れて巻きつけることで、ご要望のピッチ間隔を出すことを実現いたしました。

数多くの難加工を経験した職人だからこそ、発想できた加工方法です。
通常であれば、上述しました巻き方で材料がぶつかってしまい、加工を断念してしまうことがあります。
ですが、岩津発条は常に技術力向上を掲げ、数多くの難加工を要する製品を実現してきたため、
イレギュラーな状況でも対応することが可能です。
