12月の記事

織機に利用される線材曲げ加工品

材質:SUS304-WPB
線径:φ1.4

織機に利用される線材曲げ加工品です。

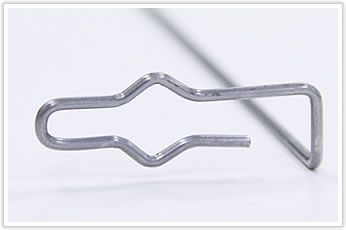

織機に利用される線材曲げ加工品

こちらの製品は、直線部の長さ、曲げの複雑さと内面側の綺麗さがポイントです。

糸などの、傷つきやすい線を通す曲げ箇所は表面の粗さによって、通すものに傷がついてしまいます。

そのため鏡面に近い形まで磨き上げた後に加工いたします。

織機に利用される線材曲げ加工品

直線部の長さにより自動機での曲げが不可能且つ曲げ箇所は複雑な形状ですが、
全部で6工程に分けて曲げております。

この工程に関してはロットや発注量次第で、専用の治具を製作し工程を減らすことが可能です。
少量から数千本単位まで、ご依頼いただくお客様に最適な製造工程で製作し、コストダウンのご提案もさせていただきます。
