6月の記事

難加工を自動機で加工したバイク部品用線材

材質: SWP-B(SWRS)
線径: 1.0mm
縦寸法: 60.0mm
横寸法: 55.0mm

難加工を自動機で加工したバイク部品用線材

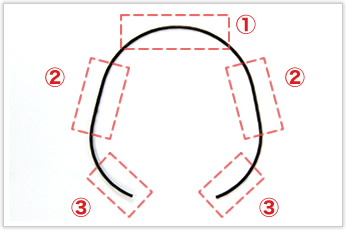

こちらの逸品は①R曲線部分②直線部分③R曲線部分の三箇所で構成されています。
D/d≒45のRがあり、自動機での加工が難しく、手加工を強いられそうな逸品です。

難加工を自動機で加工したバイク部品用線材

しかし普通に加工を行うと、上記のような三箇所を成形する工程に加えて、最後のR曲げの際に歪みをとる処理が必要になります。量産を考えたとして、現実的ではありません。

そこで試行錯誤の結果たどり着いたのが、あえて自動機を使う方法でした。カム(曲げを行う部品)の組み合わせの工夫によって、D/d≒45のRふたつの曲げに、歪みとりの処理も一つの工程で可能となり、難加工のクリアとコストダウンを実現いたしました。

岩津発条では一見難加工に見える形状も、知識と経験により低コスト・スピーディーに行います。お気軽にご相談くださいませ。
