8月の記事

自転車の荷台に利用される線材曲げ加工品

材質:SUS304-WPB
線径:φ5

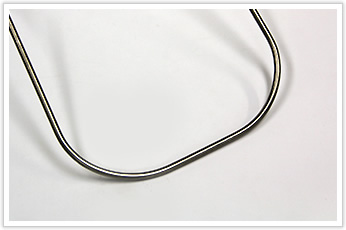

自転車の荷台に利用される線材曲げ加工品です。

自転車の荷台に利用される線材曲げ加工品

海外で量産されるモデルとは違い、特殊な車両で複雑なパーツを要するため、 試作・設計のご相談から量産対応まで可能な弊社にご依頼いただきました。
難加工のポイントは大きなRにあります。

自転車の荷台に利用される線材曲げ加工品

展開長がφ850もありますので、スプリングバックを加味した曲げのコントロールが極めて難しくなります。

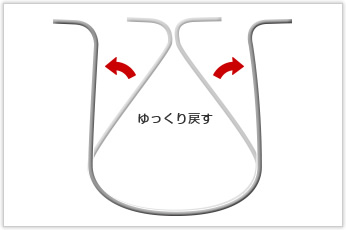

具体的には曲げツールに使用するシリンダーのスピードを調整して、ゆっくり戻していくのですが、そのさじ加減は職人の勘が頼りです。熟達した職人でなければ量産の際、Rにバラつきが出てしまいます。

自転車の荷台に利用される線材曲げ加工品

線材加工でお困りのことがあれば、業界を問わずお気軽にご相談ください。
入念なヒアリングの元、最適な材質から設計・加工方法をご提案させていただき、職人の技術力でお応えいたします。
