先端を曲げて密着させた線材曲げ加工品

材質:SUS304-WPB
線径:φ0.7
全長:360mm

加工機械に使われる線材曲げ加工品です。

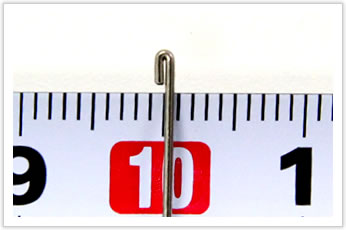

先端を曲げて密着させた線材曲げ加工品

先端箇所を抜け止めの目的のため折りたたんでおります。
こちらもまた直線部が長いため、自動機での加工は不可能になります。

先端を曲げて密着させた線材曲げ加工品

製品の特長である先端の曲げ箇所は、隙間がなんと0.05mm。ほぼくっつくように折り曲げられています。

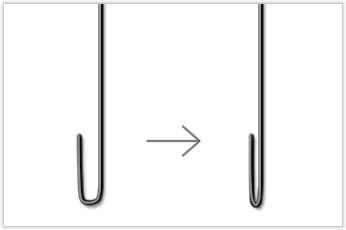

工程としては限界最小内Rで曲げ、その後再度U字部分を曲げております。

先端を曲げて密着させた線材曲げ加工品

こちらの曲げ加工もロットと継続した製造をお考えであれば自動機を製造し、量産いたします。
同様のケースでオリジナルの治具を作成し、量産した事例はこちらにございます。
