設計の工夫により寿命と使いやすさを向上させたRピン

逸品No:i_20200630

材質: SWP-B(SWRS、ピアノ線)
線径: 1.8mm

  • ・コイルにより寿命アップ
  • ・取付環境を意識した形状
ピッチ角がシビアな四角形圧縮バネ

こちらの逸品は、設計の工夫により、寿命と使いやすさを向上させたRピンです。

現行製品のリニューアル依頼

現行製品のリニューアル依頼

現行品は左の図のような形状をしており、

①使っているうちにヘタってしまいAの隙間があいて使えなくなる
②作業者がAを狙いにくい

という2つの課題がありました。

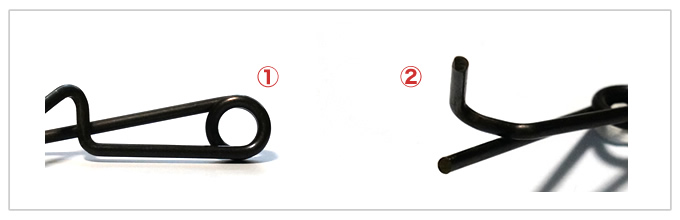

設計を見直し、課題①・②を解消

設計を見直し、課題①・②を解消

①のヘタリ対策に関しては、コイルを採用することでバネ性を強化し、半永久的に使える寿命を実現しました。
加工のひと手間を加えるため、コストは上がってしまいますが、寿命のことを考えて長い目で見ればコストダウンになります。

②に関しては左右・上下で腕を広げることで、あらゆる角度から狙ってもOKなように利便性を向上させました。これに関しては曲げの角度を変えるだけですので現行品からのコストアップはありません。

まさに、設計次第でどのようにもできるのがワイヤーフォーミングの醍醐味といったところです。

岩津発条では、設計の工夫によってコストダウンと性能アップのご提案をさせていただいております。設計や難加工に関するご相談はぜひお任せください!
