3月の記事

電子部品に用いる左右対称線材加工品

材質:SUS304 WPB
線径:0.7mm

電子部品に用いる左右対称線材加工品

こちらの逸品は、とある電子部品に使用する線材加工品です。
左右対称となるよう、正確な曲げ加工が要求されました。

電子部品に用いる左右対称線材加工品

要求された仕様として、長い直線部分と正確な左右対称が求められたため、自動機を使うことはできませんでした。自動機を使った場合「細くて長い」直線部分が反ってしまい、綺麗にまっすぐにならないケースが多いのと、曲げの誤差によって綺麗な左右対称を実現するのが難しい点がありました。

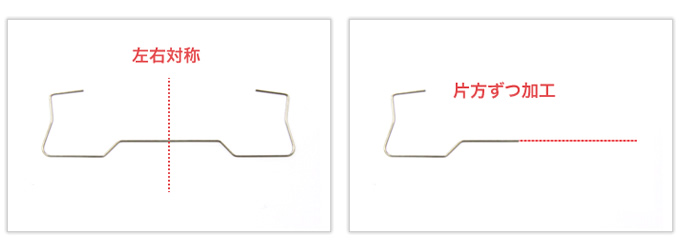

そこで、岩津発条では直線部分の中心を軸にして片端のみを加工可能な専用治具を作成しました。
つまり、一本の線材を一度に加工してしまうのではなく、一つの治具で片端ずつ加工すれば、両端とも全く同じ形に加工できるため、正確な左右対称が実現可能、という考え方です。

岩津発条では専用治具の作成を活かした難加工のご依頼を承っております。お気軽にご相談ください。
