展開長が長い通電部品の線材曲げ加工品

線径:φ0.8
材質:C5191W-H(PBW:リン青銅線)

こちらは展開長が長い通電部品の線材曲げ加工品です。

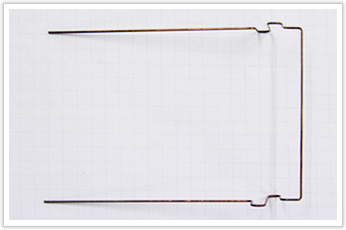

展開長が長い通電部品の線材曲げ加工品

特徴はこの展開長の長さです。

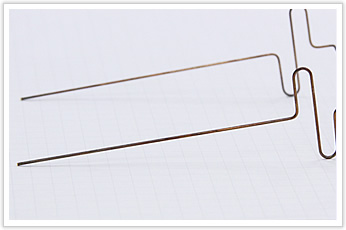

展開長が長い通電部品の線材曲げ加工品

ここまでの展開長を出すためには、直線のカットしてからの曲げとなります。
そのため、自動機で加工することができません。
加工ではまずは両端をコの字に曲げ、2カ所のS字のような曲げはセンサーで曲げております。

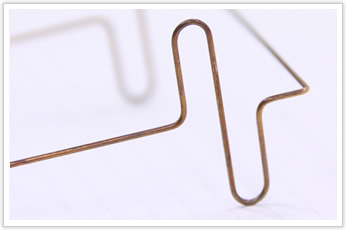

展開長が長い通電部品の線材曲げ加工品

展開長が長い通電部品の線材曲げ加工品

専用の金型も独自で開発しております。
岩津発条は金型も独自で開発する技術を要するため、さまざまな難加工でもチャレンジすることができます。
