コイル外径が非常に小さいオイルシールの密着バネ

材質:SUS316-WPA
線径:φ0.3
コイル外径:φ1.8
先端6巻コイル外径:φ1.4

コイル外径が非常に小さいオイルシールの密着バネです。

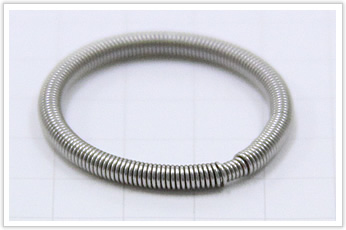

コイル外径が非常に小さいオイルシールの密着バネ

使用する際は雄側と雌側をくっつけることでオイルシールの役割を果たします。

コイル外径が非常に小さいオイルシールの密着バネ

材料にはステンレス鋼線(SUS316-WPA)を使用しています。ピアノ線を使用した場合、
油等の成分がオイルシールに付着し、錆びてしまうため製品としての寿命が短くなってしまいます。
そのため、耐食性の強いステンレス鋼線で対応いたしました。

また、特徴としては先端6巻のコイル外径が非常に小さいことです。

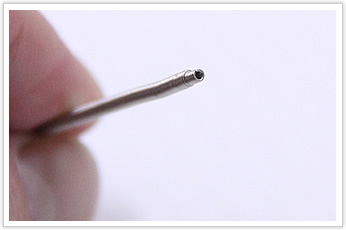

コイル外径が非常に小さいオイルシールの密着バネ

このコイル外径を100分台の公差で管理を行わなければ、はめ具合に大きな影響を与えてます。
そのため、公差の管理を徹底しなければなりません。
ですが、この公差を実現するには並大抵の技術力ではうまくいくことができません。

それはこちらの製品はコイル外径が非常に小さく、またステンレス鋼線の特性として熱処理後に
コイル外径が大きくなるため非常に厳しい条件下での作業を要するからです。

コイル外径が異なる2つのコイル部があるため、各コイル部が熱処理後にどこまでコイル外径が大きくなるのかを
あらかじめ想定した上で作業を行う必要があります。

岩津発条ではこれまで数多くのオイルシールをはじめ難加工を実現してきたため、熱処理後のコイル外径の変化等の
膨大なデータを蓄積しております。
そのため、厳しい公差を要するバネであっても、品質の高い製品をお客様にご提供することができます。
