コイル外径(D/d)=1.25の電気抵抗器用スパイラル

材質:C5191W-h(リン青銅線)
線径:φ2.0
コイル外径:φ4.5
コイル内径:φ0.5
巻きピッチ:10

材料が軟らかく、D/d=1.25、更に巻きピッチが非常に粗いため、まず自動コイリング機での加工は不可能でした。

逸品その三. コイル外径(D/d)=1.25の電気抵抗器用スパイラル

そこで、芯金巻きを採用しましたが、それでも巻きピッチを出せませんでした。

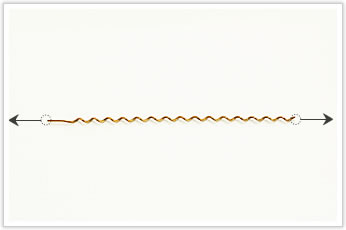

最終的に採用した加工方法は、「巻き取り後に両端の直線部を引っ張ってピッチを出す」という方法でした。
(画像は、片側を切断しています。)

逸品その三. コイル外径(D/d)=1.25の電気抵抗器用スパイラル

コイルを引っ張って外径、ピッチを出すため、芯金巻きの際に内径を大きく取れたことが、実現を可能にしました。
