Rが非常に大きく、シームレスパイプの曲げ加工品

材質:SUS304-WPB
パイプ外径:φ10.05
肉厚:t0.8

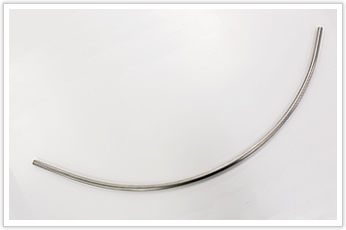

Rが非常に大きくシームレスパイプの曲げ加工品です。

Rが非常に大きく、シームレスパイプの曲げ加工品

バネの特徴の前に、そもそもパイプ曲げ加工品は通常バネメーカーでは加工いたしません。
ですが、小ロット、且つ外径の変形が厳しくない製品の場合、難加工を得意とする岩津発条では加工が可能です。
バネメーカーに依頼するメリットとしては、パイプ加工を専門とする企業に比べ、初期投資の金型費がおよそ10分の1も価格が安く済むことです。
これはバネメーカーの中でも難加工を得意とする岩津発条でしかできません。

Rが非常に大きく、シームレスパイプの曲げ加工品

製品の特長としてはRの大きさです。大きいRを実現するために、専用の金型を用意しました。
金型は通常、鉄などを使用しますがパイプに傷をつけないために材質では木に似たものを独自で準備して加工いたしました。

Rが非常に大きく、シームレスパイプの曲げ加工品

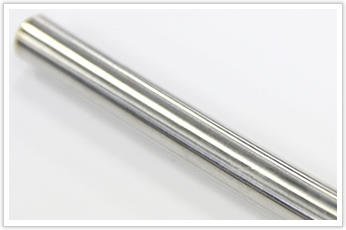

また、パイプの両端の外径がφ10.05、R部が10.03と変形差も最小限に抑えております。
