4月の記事

商品のフォルムに合わせて加工した圧縮バネ

材質:SWC(SWRH)
線径:φ2.3
最大外径:φ90

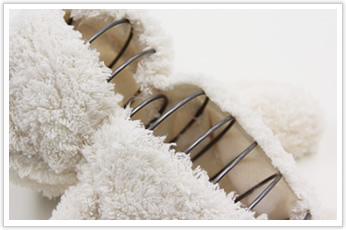

こちらのバネは玩具の中に仕込む圧縮バネです。

商品のフォルムに合わせて加工した圧縮バネ

外径も非常に大きく、形状を商品のフォルムに合わせるためまず自動機の加工は不可能です。
玩具のフォルムに合わせるということで、何度も中に仕込んでは大きさを図り、調整を繰り返す加工となりました。

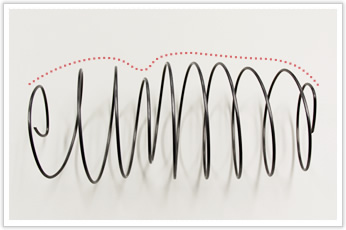

商品のフォルムに合わせて加工した圧縮バネ

コイル外径も大きく職人の技術力がなければ、実現不可能なバネです。
見た目からもわかるように、テーパー上に加工している途中でコイル外径が非常に小さくなったりと、
高い技術力がなければ中に仕込むことができない形状です。

商品のフォルムに合わせて加工した圧縮バネ

また外径を大きくしすぎた場合、フォルムに収めるように微調整をかけてしまうと、
コイルが綺麗な丸みをなくし、角ばったカタチとなります。
角ばったコイル部では中に仕込んだ際に玩具のフォルムも角ばってしまいます。
そのため、加工前にある程度のフォルムの大きさを予測する必要があるため、職人の経験値が必要となります。

岩津発条ではテーパー上のコイルはもちろんのこと、難加工を専門とするため不規則なコイルの形状も加工可能です。
