錠剤のシューターに使用される特殊形状バネ

材質:SWP-B(SWRS、ピアノ線)
線径:0.6mm
コイル径(縦):4.8mm
コイル径(横):10.0mm

錠剤のシューターに使用される特殊形状バネ

こちらの逸品は、パーツフィーダと呼ばれる部品を送り込む装置に使われるバネです。
薬品等の錠剤のシューターとして使用するため、コイルが特殊形状となっております。

錠剤のシューターに使用される特殊形状バネ

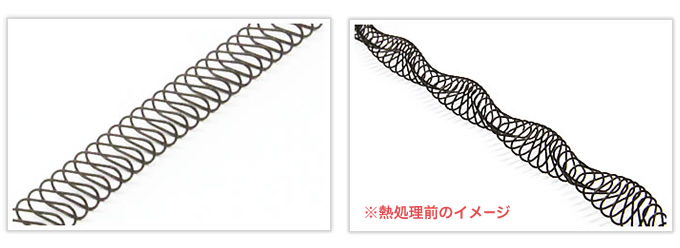

コイルの形状は真円形ではなく、指定の錠剤に合わせた長方形と楕円を足したような形状のため、自動機でそのまま巻くのではなく、巻き⇒一時停止⇒直線部を確保⇒巻き・・・という作業を繰り返す必要があります。そのため巻き上げるのに相当時間がかかります。
また、熱処理を行うと線材が変形しようとするので、熱処理前にそれを見込んできつめに曲げておく処理が必要になります。こちらは職人の試行錯誤のうえ最適な設計を確立することに成功しました。

バネや試行錯誤でお困りのことがございましたら一度ご相談ください。
