6月の記事

コイル外径が非常に小さい圧縮バネ

材質:SWP-B(SWRS、ピアノ線)
線径:φ0.3
外径:φ1.95
自由長:18mm
巻きピッチ:0.6mm

作業工具の部品として使用する圧縮バネです。

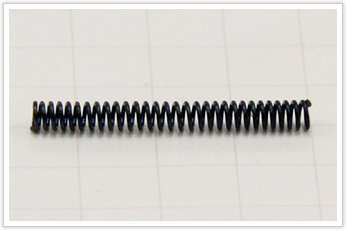

コイル外径が非常に小さい圧縮バネ

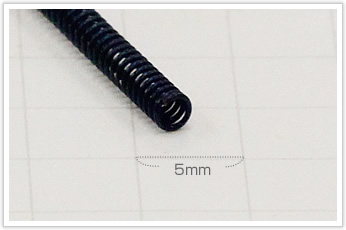

写真のサイズ感からおわかりいただけるかと思いますが、
コイル外径が非常に小さいです。そのため、専用の芯金を必要としました。

コイル外径が非常に小さい圧縮バネ

こちらの圧縮バネの製作は手加工で行いました。
巻きピッチを揃えるには職人の感覚一つで加工する必要があり至難の技でした。
岩津発条では難加工を専門とし、長年培ったノウハウと技術力をもつため、
お客様のご要望に沿った逸品を製作できました。

コイル外径が非常に小さい圧縮バネ

余談ではありますが、実はこちらの製品の納期は2日間でした。
手加工でなくても自動機でも加工可能ですが、どこのバネメーカーも2日では製品を加工する自動機があいていない状況でした。
(もちろん、弊社もです。)

そのため、手加工での製作となりましたが、手加工となった場合、
難易度は一気に上がり職人なしでは到底加工することは厳しい逸品です。

ですが、岩津発条では経験豊富な職人をもつため、納期だけでなく精度の高い製品を可能としました。
お客様もあきらめ半分だったため、大変喜んでいただくことができました。
