1月の記事

チタン合金を使用した線材曲げ加工品

材質:チタン線
線径:φ0.8

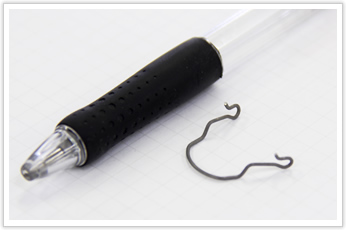

メガネの鼻パットで使用されるチタンでできた線材曲げ加工品です。
線径が非常に小さく、自動機での加工はまず不可能です。

チタン合金を使用した線材曲げ加工品

チタン合金を使用した線材曲げ加工品

外観を非常に重要視し、傷がないことが特徴です。
傷をつくらず加工するにはツールが製品を傷つけることを防ぐことが重要です。
防ぐ方法としては以下の2点が挙げられます。
1.ツールの先端を硬質クロームメッキに表面処理をし、バフ研磨で仕上げます。
2.ツールの先端に小さいベアリングをつける。

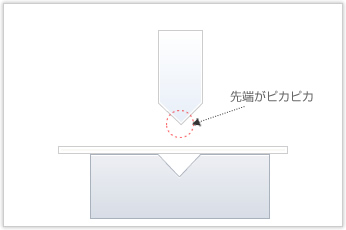

1に関しては、先端部をピカピカにすることで製品を傷つけることを防ぎます。

チタン合金を使用した線材曲げ加工品

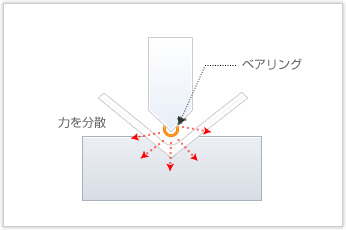

2に関しては、ベアリングをつけることで製品にツールが接した際に一点に力が集中してしまうことを防ぎ、滑らせることで製品に対する負荷を軽減することができます。

チタン合金を使用した線材曲げ加工品

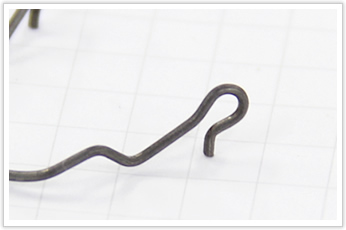

もう一つの特徴としては、線材曲げ加工品の先端部のRが非常に小さいことです。
曲げが小さいため専用の芯金を必要としました。
傷をつけずに、且つ難加工も実現とまさに職人しかできない逸品となりました。

チタン合金を使用した線材曲げ加工品
