3月の記事

リベットの加工を施したゼンマイバネ

材質:SK-5(焼き入れリボン鋼)
板厚:t=0.2
板幅:w=3.0
外径:φ40.0

こちらはおもちゃの部品で使用されるゼンマイバネです。

リベットの加工を施したゼンマイバネ

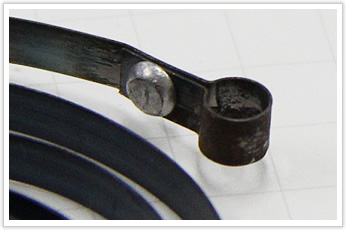

はじめに見て頂きたいポイントが先端にあるリべットです。
通常はリベットの加工は専門とする企業が行いますが、岩津発条ではプレス加工をはじめ様々な加工技術を持つため
加工が可能です。

リベットの加工を施したゼンマイバネ

リベットには硬性が少ないアルミを使用し、プレス加工しております。
通常ですとリベットの加工は外注する必要があり、コストがその分高くなります。
岩津発条でバネの加工に併せてリベットの加工も行うため、1社で請け負う事が可能です。
そのため他社と比べてお客様の手間もコストも最小限に抑えることできました。

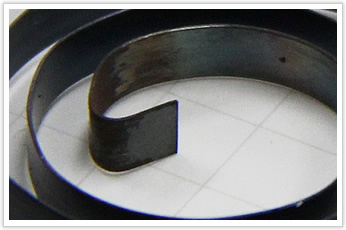

次の特徴としては、内径のくの字になった部分です。
こちらはお客様から取付時の利用方法をヒアリングした上で形を決めております。
バネの加工では巻き始めにあたるため、非常に重要なポイントとなります。

リベットの加工を施したゼンマイバネ

また、くの字にした分巻きつけ時に凹凸が発生してしまうため、
スムーズに巻きつけるように工夫をする必要があります。
スプリングバックも考慮しながらの加工が必要となるため、径のコントロールも非常に難しく、
それに加えリベット加工とまさに岩津発条の職人でしか成せない逸品でした。
