12月の記事

楕円形状の円錐バネ

材質:SWP-B(SWRS)
線径:φ1
全長:45mm

円錐且つ楕円のばねサンプルです。

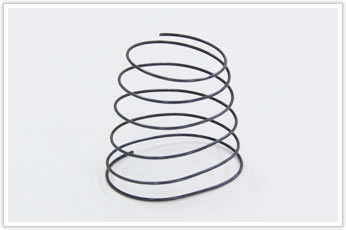

楕円形状の円錐バネ

こちらは、手加工よりも機械の方が手間が掛かってしまう難加工品です。
製造工程はまず、直線寸法にカットした後熱処理をかけます。

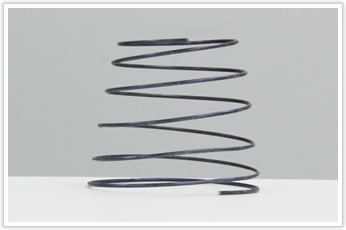

円錐且つ楕円

その後まずストレートに巻き上げ、一巻ずつ広げていきます。ここが職人の腕の見せ所。
もちろん円錐の底辺も上辺も寸法が決まっているため、広げる際の力加減が非常に重要なポイントとなります。

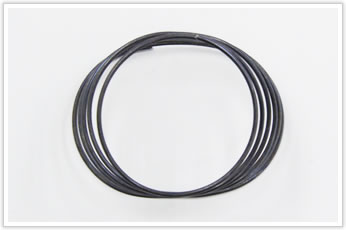

円錐且つ楕円

コイルを広げ終わった後、再度熱処理を施します。
応力除去が目的で、へたりを防ぐためですが、なかなかこの二度の熱処理工程を経て製作するバネ屋さんは
少ないのではないでしょうか。
自信を持ってお届けできる品質に仕上がっております。

こちらの製品は既存製品の改良のご要望で、関東の企業様からのご依頼でしたが、
数社を回った後弊社にご依頼いただきました。
他所で断られたバネにも果敢にチャレンジいたしますので、ぜひご要望をお聞かせください。
