2月の記事

フック部がコイル状の引張バネ(変形フック)

材質:SWP-B(SWRS、ピアノ線)
線径:φ0.7
外径:φ4.0
有効巻き数:27

特殊な取り付け方をする引張バネのため、両フックをそれぞれ以下のように加工しています。
・XY方向へ曲げる
・斜め方向に曲げる
・4巻き分のコイルを成形する

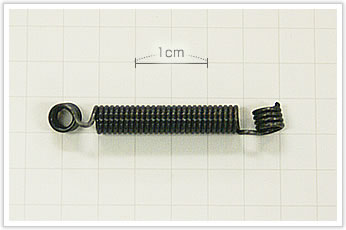

逸品その三. フック部がコイル状の引張バネ(変形フック)

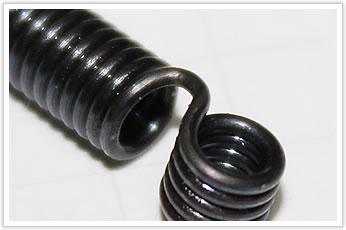

逸品その三. フック部がコイル状の引張バネ(変形フック)

加工方法は、まず一直線のコイルを作ります。
それから弊社オリジナルの専用のフック成形ツールを使って、4巻き分残したところを開き、曲げて、フック部を作りました。
もちろん自動機は使えず、全て手作業です。

フック立ち上がり部の曲げR部にはかなりの応力が掛かるので、出来る限り強度を落とさないために、ねじれないように曲げ加工を施しました。
たわみ量が微動だったことも幸いし、設計上問題なく仕上がりました。

逸品その三. フック部がコイル状の引張バネ(変形フック)
