巻きピッチ100 コイル外径(D/d)=2.73 の電線吊り金具

材質:SWB
線径:φ2.6
<長手側>
内径:φ4.5(D/d=2.73)
巻きピッチ:100

この製品は、一見ただのウェーブに見えますが、内径が小さく、ピッチが大きい(粗い)コイルになっています。

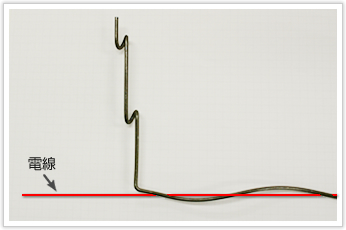

巻きピッチ100 コイル外径(D/d)=2.73 の電線吊り金具

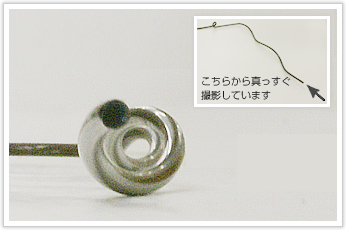

巻きピッチ100 コイル外径(D/d)=2.73 の電線吊り金具

小さい内径・大きな(粗い)ピッチを製作するには、「ラッシング」という加工が必要です。
ラッシングを行うには専用の機械が必要で、ほとんどのバネメーカーはラッシングの機械を所有しておらず、
通常は電線メーカーが行う仕事です。

しかし、この製品にはコイル(2ケ所)が付いており、電線メーカーでは製作できなかったため、弊社に依頼が入りました。
弊社にもラッシング加工機はなかったのですが、専用の巻き取り装置を独自開発することで対応しました。

「ラッシング」のみでも難易度の高い加工ですが、この製品には短手も付いているので、
短手が電線に当たらないようにするために、巻き始めの位置取りには工夫を要しました。

巻きピッチ100 コイル外径(D/d)=2.73 の電線吊り金具
