5月の記事

コイル外径(D/d)の大きな円錐バネ(テーパーバネ)

材質:SWC(SWRH)
線径:φ1.4
コイル外径(小側):φ38
コイル外径(大側):φ72
総巻数:9.6
自由長:90

コイル外径(D/d)の大きな円錐バネです。
小径側で“D/d=26”、大径側は“D/d=50”ありますが、弊社コイリングマシンにて、仕上げました。

逸品その一. コイル外径(D/d)の大きな円錐バネ(テーパーバネ)

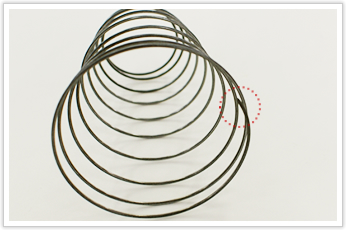

また、ストッパーの役割として、大径側の先端を少し内側に巻き込んでいるところ、

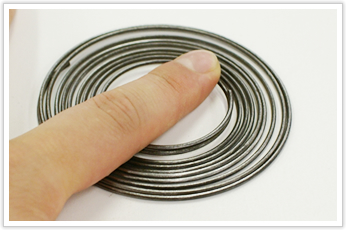

全圧縮時に、バネがほぼ平坦になるところも、このバネの加工ポイントです。

逸品その一. コイル外径(D/d)の大きな円錐バネ(テーパーバネ)

逸品その一. コイル外径(D/d)の大きな円錐バネ(テーパーバネ)
