楕円形のジグザグ圧縮バネ

逸品No:i_20191129

材質:SWC(SWRH)
線径:5.5mm

  • ・機械の型をカスタマイズして加工
  • ・寸法と角度の管理が重要
楕円形のジグザグ圧縮バネ

機械の型をカスタマイズして加工

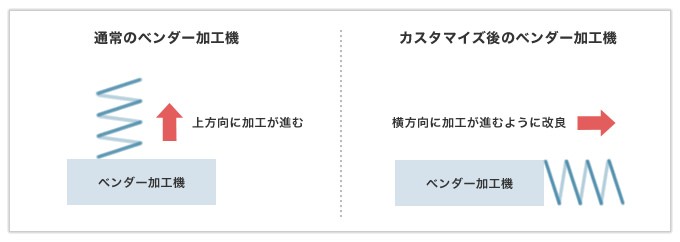

こちらの逸品の完成品は全長3mにもなる長さで、社内の通常のベンダー加工の機械で加工すると上方向で加工が進み、加工が進むと天井にあたってしまうため、機械の型をカスタマイズして横方向に加工が進むようにし、加工を実現しました。

機械の型をカスタマイズして加工

寸法・角度の管理が重要

寸法・角度の管理が重要

楕円部分を曲げる際に、線材を送る寸法や角度が少しでも狂うと全体に影響するため、精度よく加工できるよう機械に工夫をして対応しました。より精度が求められる場合は、機械にタッチセンサーをつけて対応するなども可能です。

岩津発条では、自社で機械をカスタマイズできるノウハウがあるため、機械が条件に合わない場合は機械側を調整して対応することも可能です。ぜひ一度ご相談ください!
