D/dが大きく片方が直線状の変則的な円錐状バネ

逸品No:i_20210110

材質:SWP-B(SWRS、ピアノ線)
線径:3.2mm

  • ・自動機で成形不可能な特殊形状を実現
D/dが大きく片方が直線状の変則的な円錐状バネ

こちらの逸品はD/dが大きく片方が直線状の変則的な円錐状バネです。

2種類の加工方法があり、線径やコイル外径に応じて加工方法を変えます

D/dが大きく片方が直線状の変則的な円錐状バネ

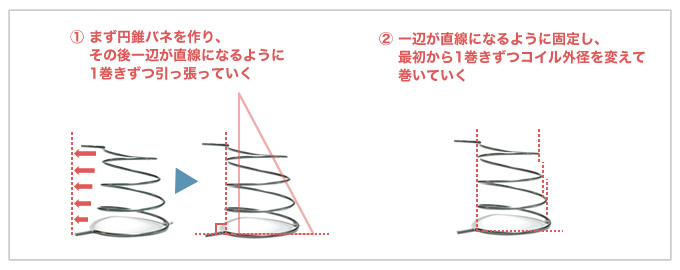

まず大前提として、自動機では成形不可です。そのうえでどのように成形するのかを試行錯誤していった結果、上記2パターンの加工方法が候補になります。
まずパターン1ですが、まず円錐バネを作り、その後一辺が直線になるように1巻きずつ引っ張っていく方法です。単純な円錐は比較的簡単に成形出来るので、ここがコスト削減ポイントです。そこから、1巻きずつ引っ張っていく工程は治具作成による半自動か、手作業になります。
パターン2は、一辺が直線になるように固定し、最初から1巻きずつコイル外径を変えて巻いていく方法です。ただしこれは最初から治具作成による半自動か、手作業になります。
今回、コイルの底となる一番大きな径のD/dは約26と大きく、②のパターンを採用することになりました。線径やコイル外径次第では、1のパターンのほうがメリットがある可能性もありますので、状況に応じて最適な加工手段を採用します。

岩津発条では、成形可否や精度の観点は勿論、トータルコストが最適になるような設計のご提案も可能です。設計や難加工に関するご相談はぜひお任せください!

難加工を知り尽くした弊社にご相談ください。

東大阪から発信する、特殊ばね製作や、フォーミング加工の日々・・・。

岩津発条の自慢は、創業から培ってきた『職人技』です。
機械による自動化が進んでも、弊社は“製造業”を営む者として、“技術”にこだわってきました。 そんな自慢の技術を、是非とも皆さまにご覧いただきたいと思います。

逸品についての製作記を定期配信でお届けします。

関連する逸品記事

ピッチが大きい異形線のコイル

ピッチが大きい異形線のコイル
種類

その他特殊バネ・線材

材質

用途

一般産業機械

  • 岩津オリジナルの専用芯金・ワイヤーガイドを製作して、ピッチが大きい異形線のねじれや傾きを防止

加工工程数が多い、複雑な曲げ加工 (スペーサー・ホルダー)

加工工程数が多い、複雑な曲げ加工 (スペーサー・ホルダー)
種類

その他特殊バネ・線材

材質

ステンレス鋼線

用途

輸送機器

  • 全21工程という加工数の多さ
  • 全工程ベンダー加工

厚板のベンダー加工

厚板のベンダー加工
種類

その他特殊バネ・線材

材質

アルミ

用途

船舶機器

  • オリジナルのベンダー加工機で価格を抑えて製作

内部に⼩さい径のバネを⼊れてジョイントさせるガータースプリング

内部に⼩さい径のバネを⼊れてジョイントさせるガータースプリング
種類

その他特殊バネ・線材

材質

ステンレス鋼線

用途

輸送機器

  • ジョイント部分の設計が特殊で組み⽴てが困難

Φ0.3の銅線を手巻きで1m巻いた逸品

Φ0.3の銅線を手巻きで1m巻いた逸品
種類

その他特殊バネ・線材

材質

用途

健康機器

  • 細くて柔らかい非常にコントロールしづらい銅線を、全長1mもの間、半自動機で巻き取り+手作業で微調整し続けた集中力の賜物

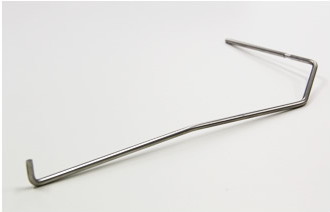

展開長が長い電線保持金具
