装着部に丁度良い強度と寸法管理を実現

材質:SWP-B(SWRS)
線径:5mm
表面処理:カチオン電着塗装

・装着部にぴったりとはまるように強度や寸法を調整

装着部に丁度良い強度と寸法管理を実現

こちらの逸品は寸法管理が非常に難しかった逸品でした。車両部品に用いられており、人の手に触れる部分ですので表面には防錆のためカチオン電着塗装が施されています。

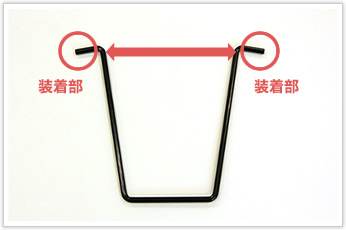

装着部に丁度良い強度と寸法管理を実現

一見シンプルな形に見えますが、装着部にちょうどよくはめるための上記の寸法管理が非常に難しいです。少し短めに作成しておいて、後で芯取りを行う方法で調節を行っていきました。同じ長さに製作したとしても、強度にばらつきが出てきてしまうため、金型を作成するまでの過程に苦労しました。

(今回はロットも大きかったため精度にばらつきが出ないように金型を製作しましたが、小ロットであれば職人の勘によって手加工で行った方が実は早くできるなんてこともあります。)

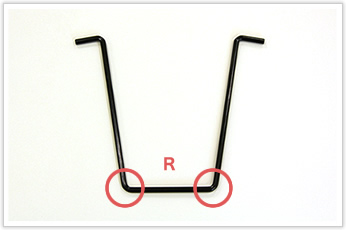

装着部に丁度良い強度と寸法管理を実現

Rが大きすぎると寸法管理が難しくなり、小さすぎると加工時に傷が付きやすくなるため、適切なRの大きさについても設計段階から相談させていただきながら製作いたしました。

岩津発条では寸法管理に厳しい製品なども数多く扱ってきましたので、ぜひご相談ください!
