2月の記事

面取りを行った線の両端を密着させた線材曲げ加工品

材質:SUS304-WPB
線径:2.0mm

こちらの逸品は、線材の両端に面取りを行い、曲げ加工を行ったあとその両端を密着させるという難加工を施した線材曲げ加工品となります。

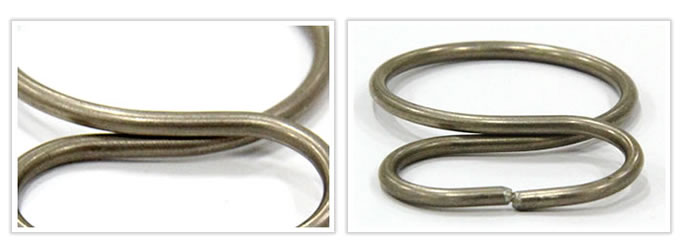

面取りを行った線の両端を密着させた線材曲げ加工品

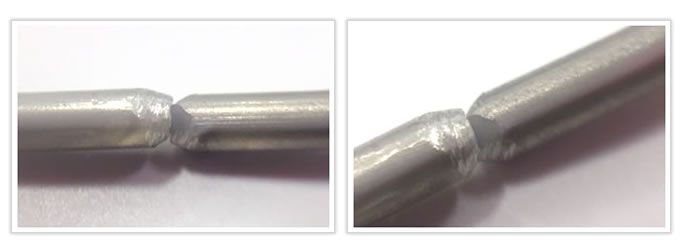

面取りを行った線の両端を密着させた線材曲げ加工品

まず前提として、線材の両端を密着させた後は面取りが出来ないため、先に面取りをした線材を曲げていき、最後両端を密着させるしか方法がありません。つまり、予め決められた長さに切断された線材を加工するという事は、加工後の後調整が出来ないという事を意味しますので、非常に高い曲げの精度が求められます。

面取りを行った線の両端を密着させた線材曲げ加工品

さらにその曲げ加工においては、線材が交差する部分が存在しますので、Rを曲げるだけでなく“ひねり”を加えなければ最後両端は密着しません。曲げるだけでも大変なところ、さらに「密着」というのがなかなかの曲者で、熱処理後の膨張も考える必要があります。寸分の狂いも許されない、まさに職人の腕を試された逸品でした。

一見簡単そうに見えて実は渋すぎる加工により他社に断られたお客様は、お気軽にお問い合わせください。
