フック部分のトーションフォーミング加工

材質:SWC(SWRH)
線径:φ0.6

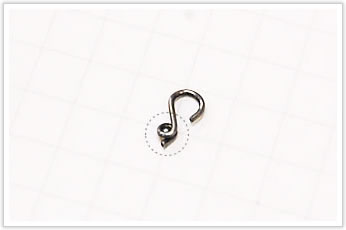

両絞り別フック挿入タイプの引張バネに使用する、フック部分のトーションフォーミング加工。線径φ0.6に対し、フックの内径=φ0.8と、内径が極小のフォーミング加工です。(D/d=2.33)

逸品その二. フック部分のトーションフォーミング加工

逸品その二. フック部分のトーションフォーミング加工

これだけ小さい輪っかとなると、芯金は非常に細く(φ0.8)、単独の芯金では、芯金に曲がりや折れが発生してしまいます。
そこで、芯金(上)に対し、穴付き受け金(下)を設け、芯金の先端を、受け金の穴に挿入し、強度を確保しました。
