6月の記事

曲げが非常にきつい電化製品用部品

材質:SUS304-WPB
線径: 1.7mm

曲げが非常にきつい電化製品用部品

こちらの逸品は先端の爪の部分の曲げが非常にきつい逸品です。
詳しい用途はお伝えできないのですが、電化製品用に使用される部品です。

曲げが非常にきつい電化製品用部品

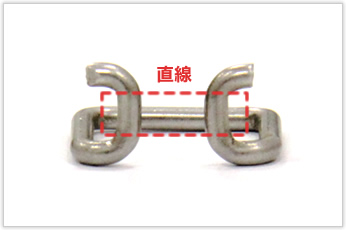

爪の部分ですが、一見ヘアピンカーブのように180℃曲がっているように見えますが、実はそうではなく、0.8~0.9mm程度の直線部分が存在します。そのため自動機は使えず、職人の手による緻密な加工が必要となります。加工が厳しいが故に、たった2個作成するのに1日半かかりました。金型作成も検討しましたが、ロットが少なかったため、単価が合わず。わかる人にはわかる「超職人技」です。

岩津発条では熟練の職人による手加工が可能すので、お気軽にご相談くださいませ。

関連する逸品記事

極小の先端U字型曲げ

極小の先端U字型曲げ
種類

線材曲げ加工品

材質

硬鋼線

用途

電気機械器具

  • 先端U字部分が細く小さいため通常のフォーミングマシンでの加工が不可
  • オリジナルの治具で全自動加工を実現

部品保持用の線材曲げ加工品

部品保持用の線材曲げ加工品
種類

線材曲げ加工品

材質

ピアノ線

用途

機械器具

  • 立ち上げ部が密着しているため自動機は不可
  • 立ち上げ部を加工してから手加工にて製作

コイル外径(D/d)=20で内径公差+0、-0.1のホースバンド

コイル外径(D/d)=20で内径公差+0、-0.1のホースバンド
種類

線材曲げ加工品

材質

ステンレス鋼線

用途

機械器具

  • D/d=20、内径公差[+0,-0.1]の通常不可能な条件をクリア
  • 全工程の工程寸法
  • 能力管理から出荷検査まで、徹底した管理を行い実現

耐久性と作業性を高めた特注スナップピン(Rピン)

耐久性と作業性を高めた特注スナップピン(Rピン)
種類

線材曲げ加工品

材質

ピアノ線

用途

機械器具

  • 設計から製作まで一貫対応
  • 高い耐久性を実現するために持ち手をリング状に
  • 作業性を考慮して先端部分を左右で重なるように加工

左右非対称の線材加工品

左右非対称の線材加工品
種類

線材曲げ加工品

材質

めっき線

用途

電力設備

  • 左右非対称のため、左右で異なる金型を使用して加工
  • Rがきつい

コイル外径(D/d)が大きく、内径公差が厳しいワイヤーバンド

コイル外径(D/d)が大きく、内径公差が厳しいワイヤーバンド
種類

線材曲げ加工品

材質

ピアノ線

用途

輸送機器

  • リング部分のスプリングバックの管理とツマミ部分のRの管理、厳しい公差をクリアするため、非常に繊細な調節が必要
