ばね製作記 逸品

難加工を知り尽くした弊社にご相談ください。

東大阪から発信する、特殊ばね製作や、フォーミング加工の日々・・・。

岩津発条の自慢は、創業から培ってきた『職人技』です。
機械による自動化が進んでも、弊社は“製造業”を営む者として、“技術”にこだわってきました。 そんな自慢の技術を、是非とも皆さまにご覧いただきたいと思います。

逸品についての製作記を定期配信でお届けします。

9月の記事

形状記憶合金の曲げ加工

材質:形状記憶合金
線径:φ0.6

弾性の非常に高い、形状記憶合金の曲げ加工です。

形状記憶合金の曲げ加工

一見簡易に思える加工ですが、数社を回って断られた後、弊社に辿り着いた難加工品です。

形状記憶合金は、スプリングバックが他素材より何倍も大きい特殊素材です。

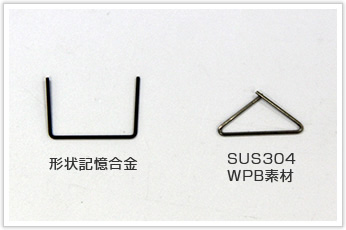

全く同様の加工を施した、SUS304 WPB素材と比較すると一目瞭然。

形状記憶合金の曲げ加工

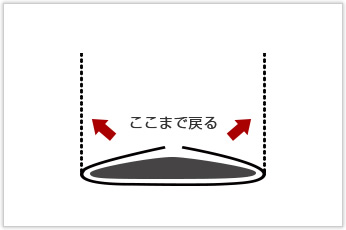

非常に大きなスプリングバックを加味し、二度の工程に分けて合金を曲げています。
一度目で線材が三角になる程度、二度目で折りたたむほど曲げてようやく形を実現できます。

形状記憶合金の曲げ加工

このサイズの形状記憶合金を折りたたむほど曲げるためには、非常に薄く小さい、頑丈な金型が必要となります。
他社に断られる要因は、この金型が製作出来ないためです。
曲げツールの製作なくして、この形状はありません。

あらゆる素材と形状に対応してきた、岩津発条製作所ならではの逸品と言えます。

関連する逸品記事

直線部が極めて長いガイドワイヤー

直線部が極めて長いガイドワイヤー
種類

線材曲げ加工品

材質

ステンレス鋼線

用途

生活用品

  • 直線部が長いため自動機での加工は不可
  • 巻きピッチの粗い片側の円錐箇所は、専用の治具を用いて作成

3種類の異なるバネを加工~組み立てまで行った逸品

3種類の異なるバネを加工~組み立てまで行った逸品
種類

引張バネ

トーションバネ

線材曲げ加工品

材質

ステンレス鋼線

用途

一般産業機械

  • トーションバネ、引張バネ、リングを組み合わせたバネ
  • 組み立て易さを熟知しているため素早い加工が可能

旋盤で加工した線材曲げ加工品

旋盤で加工した線材曲げ加工品
種類

線材曲げ加工品

材質

用途

その他

  • 治具製作用の旋盤で加工
  • 専用の設備を揃えずともコストを抑えて試作可能

芯金の材質を工夫して小さすぎるD/dに対応した逸品(左)と自動機で一発成形した逸品(右)

芯金の材質を工夫して小さすぎるD/dに対応した逸品(左)と自動機で一発成形した逸品(右)
種類

線材曲げ加工品

材質

チタン

用途

生活用品

  • (左)芯金に特殊鋼を利用することで細い芯金でも負荷に耐えうるように工夫
  • (右)複雑形状を自動機で一発成形

ベンダー曲げが難しい箇所をプレス加工で実現した線材曲げ加工品

ベンダー曲げが難しい箇所をプレス加工で実現した線材曲げ加工品
種類

線材曲げ加工品

材質

用途

輸送機器

  • プレス加工で曲げ加工を実現

Rが非常に小さく、密着箇所が2つある線材曲げ加工品

Rが非常に小さく、密着箇所が2つある線材曲げ加工品
種類

線材曲げ加工品

材質

硬鋼線

用途

輸送機器

  • 2箇所の密着難加工部分が存在
  • 小さすぎるRの曲げを実現

岩津発条製作所が特殊バネを設計・製作できる2つの理由

1.オリジナルで製作する治具・設備

岩津では、バネの仕様に合わせた製造設備のカスタマイズや、時には一から機械の設計も行い、特殊バネの製造を実現しています。

設備・治具紹介(動画配信中)

2.この道一筋の職人が在任

確かな技術を持つ、経験豊富なバネ職人が、岩津の特殊バネ製作を支えています。

技術者紹介
