ジグザグ状の線材でR曲面をつくった逸品

材質:SUS316L
線径: 3.5mm

ジグザグ状の線材でR曲面をつくった逸品

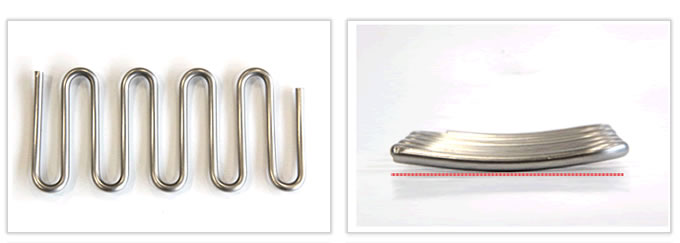

こちらの逸品は、線材をジグザグ状に曲げたあと、プレスによってR曲面をつくり上げております。

ジグザグ状の線材でR曲面をつくった逸品

ジグザグ状の曲げ加工だけであれば自動機を使って簡単にできますが、その線材に緩やかなRをつけるところがポイントであり、曲げ加工とプレス加工の両方の技術を併せ持つ岩津発条ならではの逸品です。
また、Rについて、とある曲面に対して接着を行うという目的があったため、厳しい公差の指定がありましたが、型の調整により一発で成型・公差をクリアすることができました。

複雑な形状の加工も、知識と経験により低コスト・スピーディーに行います。お気軽にご相談くださいませ。
